MSC Apex Modeler is a CAE direct modelling and meshing solution that streamlines CAD clean-up and meshing workflows.
Highlights
- Direct modeling-สามารถแก้ไขโมเดลสามมิติ โดยการใช้เม้าส์ลากหรือดึงองค์ประกอบของชิ้นงาน (push and pull) เช่น พื้นผิว ขอบหรือมุมต่าง ๆ ของชิ้นงานได้อย่างง่ายดาย
- เปลี่ยนแปลงและแก้ไข mesh บนพื้นฐานตามการปรับเปลี่ยนโมเดลสามมิติที่ด้วยวิธี push and pull
- สร้างแบบจำลองไฟไนต์เอลิเมนต์แบบ shell ที่กึ่งกลางผนังบางพร้อมการกำหนดตัวแปรความหนาแบบอัตโนมัติ
- มีเครื่องมือมากมายในการซ่อมแซม แก้ไข ตรวจสอบ โมเดลที่ด้อยคุณภาพ
- มีเครื่องมือมากมายในการสร้างไฟไนต์เอลิเมนต์โมเดลแบบอัตโนมัติ และแบบแก้ไขเฉพาะจุด
- วิเคราะห์โครงสร้างด้วยประสิทธิภาพการคำนวณจาก MSC Nastran
- ลดเวลาการคำนวณของโครงสร้างประกอบ (Assembly) ขนาดใหญ่ด้วยเทคโนโลยี Computational part ที่ทำให้ไม่จำเป็นต้องกลับไปเสียเวลากับการสร้างไฟล์ข้อมูลขนาดใหญ่ทั้งหมดในทุก ๆ การเปลี่ยนแปลงรูปร่างชิ้นส่วน
- กราฟฟิคสวยงาม ทันสมัย ใช้งานง่าย แนะนำการใช้เครื่องมือต่าง ๆ ด้วยคลิปวิดีโอ
- ลดการเคลื่อนที่ของ mouse ทำให้สามารถสร้างโมเดลได้อย่างรวดเร็ว
MSC Apex Modeler
MSC Apex Modeler is a CAE specific direct modeling and meshing solution that streamlines CAD clean-up, simplification and meshing workflow. The solution features sophisticated and interactive tools that are easy to use and easy to learn.

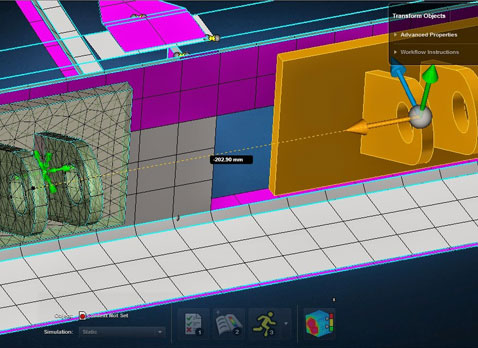

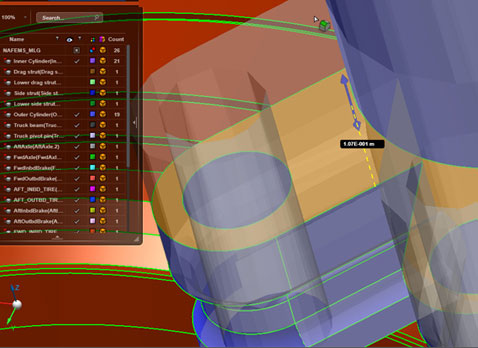

Direct Modeling - Direct modeling allows users to create and edit geometry interactively. Simply select the entities of interest, such as a face, edge or vertex, and push, pull, or drag to implement any modifications. Direct Modeling is complemented with built in meshing technology.

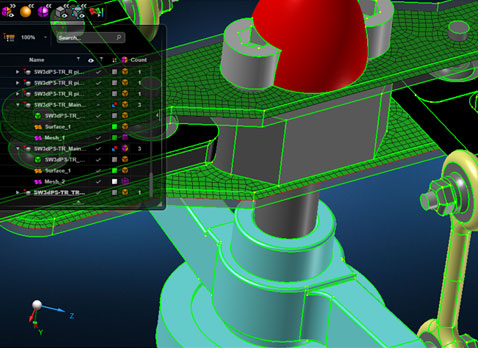

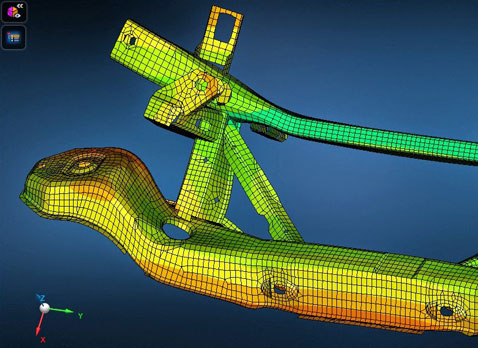

Direct Modeling and Meshing - For models that have already been meshed and require further geometry modification, use any of the Direct Modeling or Geometry Clean-up/Repair tools and the mesh will be immediately regenerated.
Easy to Use, Easy to Learn - MSC Apex was designed to have multi-purpose tools so as to make the application easy to use. It also features numerous learning aids such as tutorials, video-based documentation, workflow and at-mouse instructions which promotes single day productivity.
MSC Apex Structures
MSC Apex Structures is an add-on product which expands MSC Apex Modeler functionality with capabilities for linear structural analysis.
MSC Apex structures packages a user interface for scenario definition and results post-processing, as well as integrated solver methods. This solution is unique in that it combines computational parts and assembly’s technology with a generative framework, which enables interactive and incremental analysis.
The integration of the user interface with solver methods gives the user a unique ability to interactively and incrementally validate that FEM models are solver ready. At the user’s demand, a series of solver checks can be run against individual parts and assemblies and the model diagnostics are reported in the Analysis Readiness panel. This Incremental Validation is a radical departure from the very time-consuming traditional approach where pre/post processor and solver are separate.
In addition, a frequency response analysis type and a specialized results exploration toolset is available to aid engineers improve the vibration behavior of structures. The integrated toolset of MSC Apex enables analysts to experiment with mode contributions and develop design solutions to mitigate and control structural vibrations, all without committing to excessive modeling changes and re-analysis.
