CATIA V5

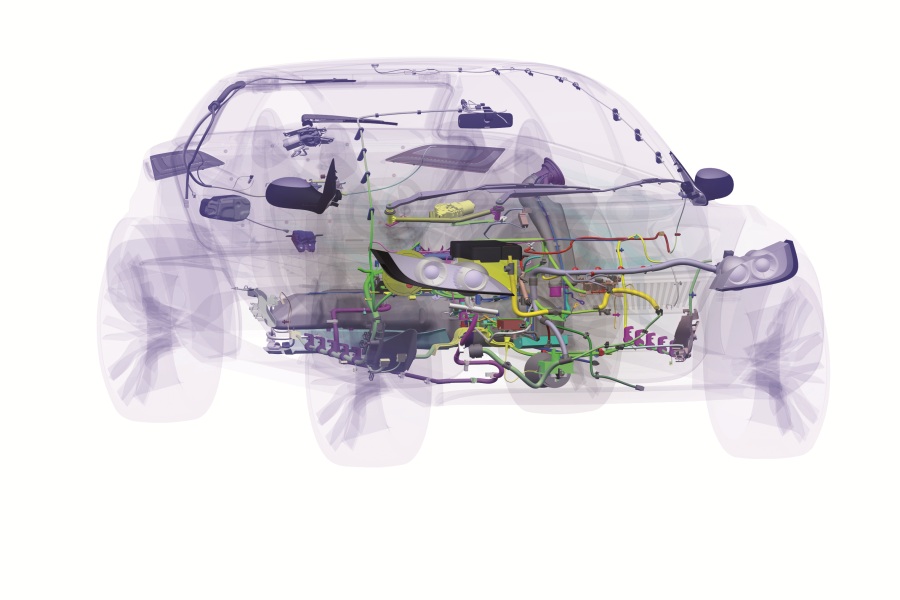

เป็นซอฟต์แวร์เพื่อการออกแบบด้านวิศวกรรมในสามมิติที่มีชื่อเสียงมาอย่างยาวนาน ได้รับการยอมรับและใช้งานกันอย่างแพร่หลายระดับโลก ทั้งในอุตสาหกรรมยานยนต์ ระบบราง อากาศยาน เครื่องจักรกล เป็นต้น ด้วยฟังก์ชั่นการทำงานที่ใช้งานง่าย ครอบคลุมการสร้างแบบจำลองทางวิศวกรรมทั้งในรูปแบบ 2 มิติ และ 3 มิติ จึงเป็นที่นิยมในการใช้สำหรับออกแบบชิ้นส่วนผลิตภัณฑ์ (Part) ชิ้นงานประกอบ (Assembly) การเขียนแบบ 2 มิติ (Drafting) การออกแบบรูปทรงของผิวชิ้นงาน (Surface shape) นอกจากนี้ยังสามารถจำลองการเคลื่อนที่ของระบบกลไก วิเคราะห์ความแข็งแรงของโครงสร้าง การออกแบบระบบไฟฟ้า ชิ้นส่วนอิเล็คทรอนิกส์ ระบบท่อ ตลอดจนระบบไฮดรอริกส์ ซึ่งมีเครื่องมือที่แยกหน้าต่างการทำงานในส่วนต่าง ๆ ออกมาอย่างชัดเจน รวมถึงมีคุณลักษณะต่าง ๆ ที่ช่วยในการสร้างแบบจำลองได้อย่างง่ายดายและสามารถสร้างรูปทรงที่สลับซับซ้อนออกมาได้อย่างรวดเร็วและใกล้เคียงกับชิ้นส่วนจริงมากที่สุด จึงเป็นซอฟต์แวร์ออกแบบวิศวกรรมที่มีความสามารถหลากหลาย เป็นเครื่องมือที่ช่วยลดเวลาในการออกแบบ ลดต้นทุนอันเกิดจากความผิดพลาดในการออกแบบ สามารถผลิตชิ้นงานที่มีดีไซน์ได้อย่างก้าวล้ำนำสมัย

• CATIA for Automotive Suppliers
• CATIA for Yacht
• CATIA for Aerospace Supply Chain
• VDO LINK

CATIA V5 ประกอบด้วยโมดูลมากมาย อาทิ

• Part Design โมดูลนี้มีหน้าที่ในการออกแบบชิ้นงานจากสองมิติให้เป็นวัตถุสามมิติและมีการเชื่อมโยงไว้กับโมดูลของ Sketcher ซึ่งจะมีเครื่องมือช่วยให้ผู้ใช้สามารถทำงานได้ง่ายดายและรวดเร็ว มีสูตรสำหรับการคำนวณโดยไม่จำเป็นต้องกดเครื่องคิดเลข เพียงแค่ป้อนค่าตัวแปรต่าง ๆ เข้าไป และยังมีเครื่องมือที่ช่วยอำนวยความสะดวกอีกมากมาย เช่น เครื่องมือวัด เครื่องมือในการตรวจสอบต่าง ๆ เป็นต้น ในส่วนของการบันทึกข้อมูลของโมดูลนี้ สามารถบันทึกเป็นไฟล์กลางได้หลายนามสกุล เช่น STEP IGES STL เป็นต้น

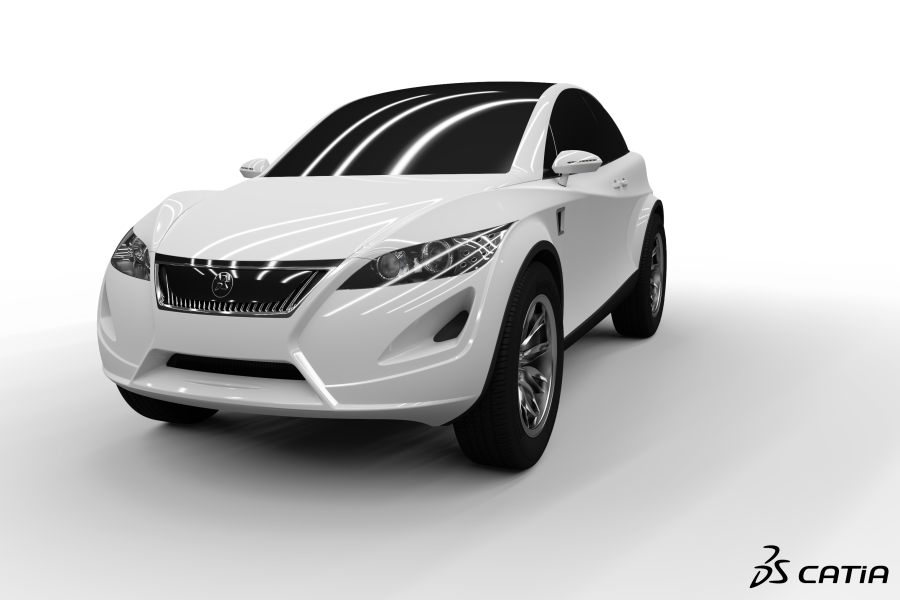

• Surface Design เป็นเครื่องมือออกแบบพื้นผิวที่ช่วยให้สามารถสร้างรูปทรงทั้งแบบง่าย ๆ และแบบซับซ้อนได้อย่างรวดเร็วโดยใช้คุณลักษณะของเส้นโครงสามมิติและพื้นผิว มีเครื่องมือจำนวนมากสำหรับการสร้างและแก้ไขการออกแบบรูปร่าง วิธีการอ้างอิงตามแบบงานที่มีอยู่จะช่วยให้การออกแบบและการใช้งานง่ายขึ้น มีอินเทอร์เฟซที่ใช้งานง่าย การออกแบบรูปทรงมีความแม่นยำสูง มีกล่องข้อความช่วยแนะนำขณะใช้งาน สามารถใช้งานร่วมกันได้กับผลิตภัณฑ์อื่น ๆ ใน CATIA V5 เช่น Part Design, FreeStyle, ImagineShape และอื่น ๆ สนับสนุนกระบวนการพัฒนาผลิตภัณฑ์เต็มรูปแบบตั้งแต่แนวคิดเริ่มแรกจนถึงผลิตภัณฑ์ที่ใช้งานได้

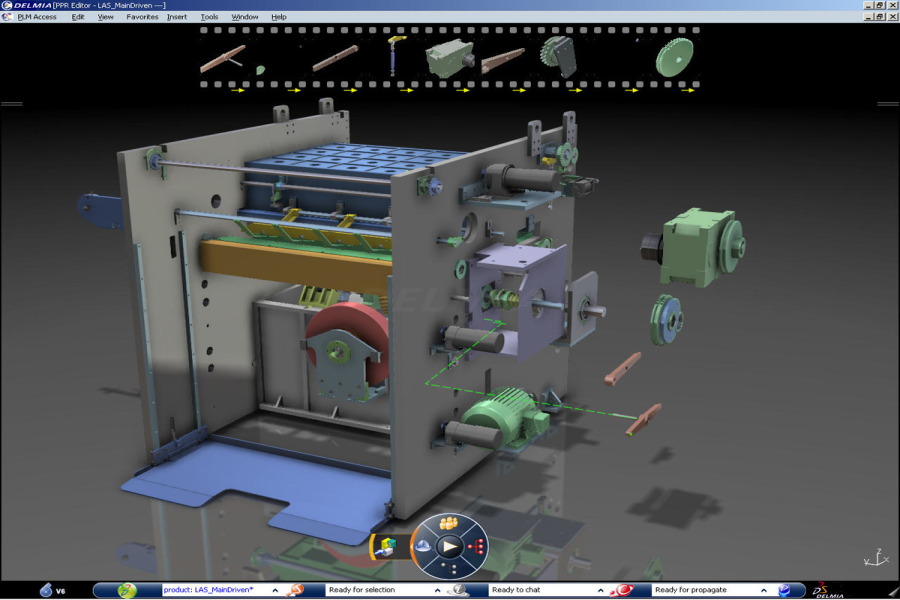

• Assembly Design มีหน้าที่ในการประกอบชิ้นส่วนที่ผลิตขึ้นโดยการออกแบบในส่วนของ Part Design หรือนำชิ้นงานจากซอฟต์แวร์อื่น ๆ ที่บันทึกเป็นไฟล์กลางมาประกอบก็ได้ โมดูลนี้เป็นเครื่องมือสำคัญที่สุดสำหรับผู้ที่ทำงานด้านการออกแบบเครื่องจักรหรือการออกแบบชิ้นส่วนโดยทั่วไป เพราะมันสามารถแสดงความสัมพันธ์ระหว่างชิ้นส่วนต่าง ๆ ของชิ้นงานหรือเครื่องจักรกลต่าง ๆ โดยมีจุดเด่นด้านงานประกอบ สามารถประกอบชิ้นงานที่มีขนาดใหญ่หรือจำนวนมาก ๆ โดยจะไม่มีอาการค้างหรือตอบสนองช้า และยังสามารถนำความสัมพันธ์ในโมดูลนี้ไปใช้ในการวิเคราะห์โครงสร้างได้ด้วย
• Drafting เป็นผลิตภัณฑ์ที่มีฟังก์ชันการทำงานที่มีประสิทธิภาพในการสร้างและกำหนดรายละเอียดของชิ้นงานจากแบบงานสามมิติไปยังแบบงานสองมิติ หรือสร้างรายละเอียดแบบงานจากสองมิติ ทั้งรายละเอียดในการผลิต การประกอบ และอื่น ๆ Drafting ออกแบบมาเพื่อใช้สร้างรายละเอียดของความซับซ้อนที่แตกต่างกัน รวมทั้งให้มิติของแบบ คำอธิบายประกอบ และองค์ประกอบการปรับแต่งให้กับแบบ และโมดูลนี้สามารถบันทึกไฟล์นามสกุล dxf, dwg, pdf, jpg และอีกหลายชนิดได้

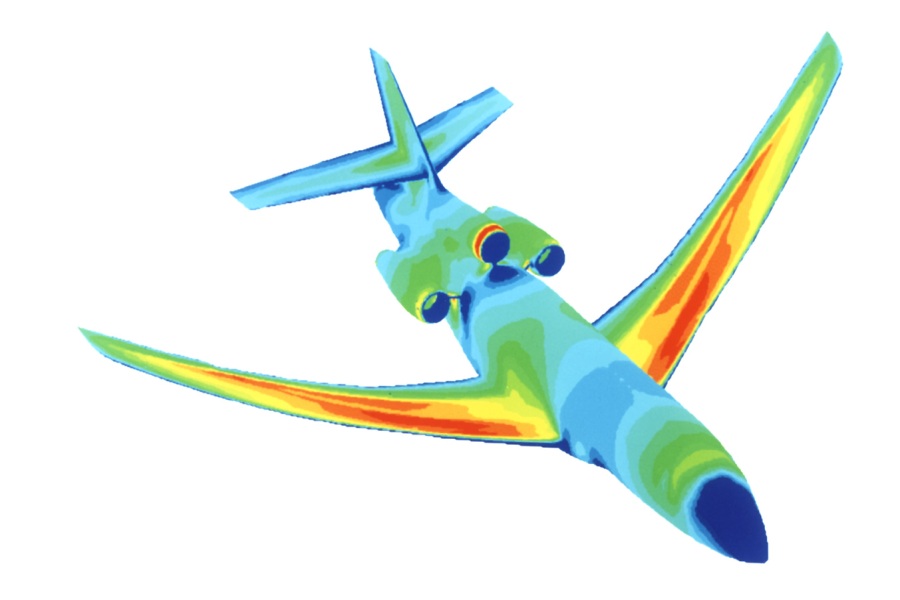

• Analysis โมดูลนี้ใช้ในการทดสอบชิ้นส่วนที่ออกแบบมาเพื่อจำลองโหลดที่คาดว่าจะเกิดขึ้นกับชิ้นงาน และแสดงให้เห็นว่าชิ้นงานได้รับผลกระทบอย่างไรเพื่อที่จะสามารถเรียนรู้จุดที่อันตรายที่สุดของชิ้นงาน ซึ่งช่วยในการคิดวิเคราะห์ทางวิศวกรรม (Computer Aids Engineering: CAE) ในการออกแบบชิ้นงานที่เหมาะสมกับความต้องการภายใต้เงื่อนไขต่าง ๆ ที่กำหนดให้ได้มากที่สุด ซึ่งเป็นสิ่งที่ท้าทายกับนักออกแบบเป็นอย่างมาก เพราะจะต้องอาศัยความรู้ความสามารถในการคิดวิเคราะห์ทางวิศวกรรมอย่างหลากหลายด้าน เพื่อใช้ในการประเมินและตัดสินใจเลือกแบบที่ดีที่สุด
• Reverse Engineering เป็นโมดูลที่ใช้ในการทำงานด้าน Reverse Engineering ได้แก่ Digitized Shape Design และ Quick Surface Reconstruction ทำให้เราสามารถประยุกต์ใช้เทคนิค Reverse Engineering ได้ง่ายและสะดวกขึ้น โดยข้อมูลมีความเที่ยงตรงและแม่นยำสูง สามารถส่งผ่านข้อมูลไปยังการทำงานออกแบบด้วยคอมพิวเตอร์ (CAD) และกระบวนการผลิตชิ้นงานต้นแบบ (Prototype) ได้ง่ายขึ้น โดยสามารถนำฟังก์ชัน Reconstruction Surface เพื่อสร้างพื้นผิวให้กับชิ้นงานเพียงแค่คลิกครั้งเดียว และนำจุดเด่นด้าน Surface มาปรับปรุงพื้นผิวเพื่อสร้างงานที่มีคุณภาพมากขึ้นไปอีก เป็นการเตรียมชิ้นงานสำหรับดำเนินงานขั้นตอนต่อไป เช่น การวิเคราะห์ความแข็งแรง เป็นต้น
